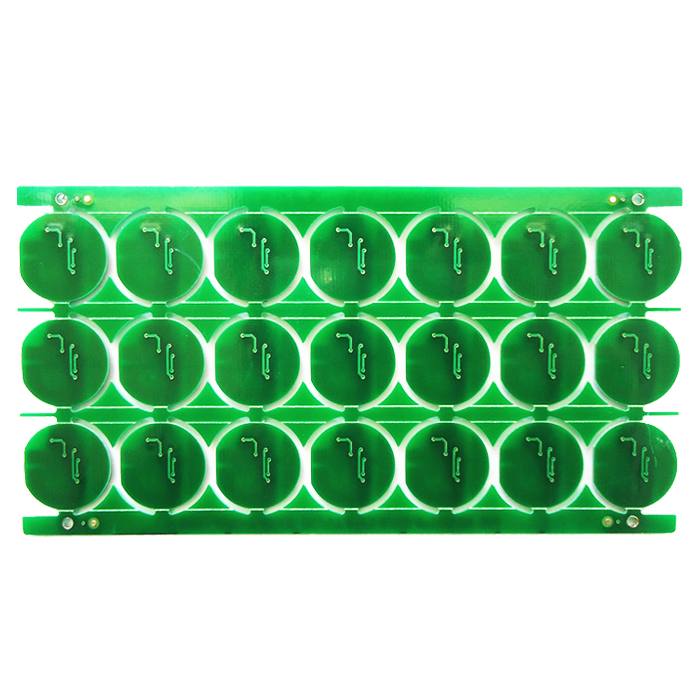

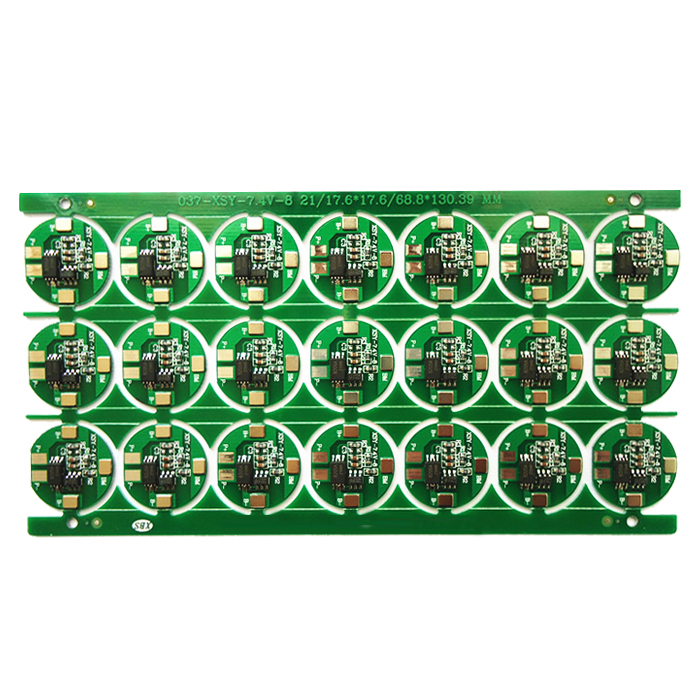

3.7V圓柱電池保護板
圓柱形 7.4V保護板 一字形 二串7.4V圓形保護板

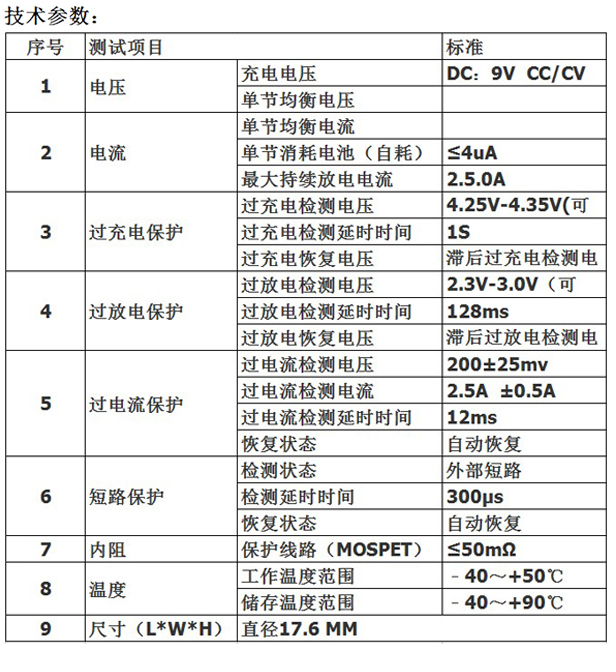

充電電壓:DC：9V CC/CV
過充電電壓：4.25V-4.35V
過放電電壓：2.3V-3.0V
尺寸（L*W*H)：直徑17.6 MM
特點：
(1) 保護板參數可按客戶要求訂做.
(2) 連接充電器的端子采用高耐壓器件；
(3)內置三段過電流檢測電路(過電流1、過電流2、負載短路)；
(4)通過MOS管可以控制電池的充放電;
(5)寬工作溫度范圍40°C ~ +50°C；
(6)低消耗電流。
用途：
·2串鎳鈷錳鋰、鈷酸鋰、錳酸鋰離子可充電電池組；
·2串鋰聚合物可充電電池組；
主要功能： 焊接點說明:
1.過充保護 · B+ 接電池正極；
2.過放保護 · B－接電池負極；
3.過流保護 · MB 接電池1與電池2之間的連接點；
4.短路保護 · P+ 接充/放電端正極（充電端/放電端共用）
· P- 接充/放電端負極（充電端/放電端共用）
